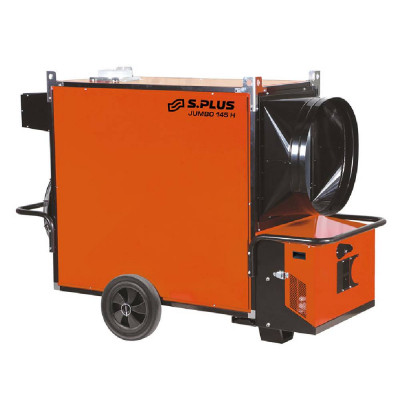

Générateur d’air chaud mobile fioul JUMBO 145 H – 145 kW haut rendement

Mobile, puissant et flexible, il est parfaitement adapté au chauffage de grands locaux industriels, agricoles ou événementiels. -

Livré sous

Expedition depuis

Générateur d’air chaud mobile fioul JUMBO 145 H – 145 kW haut rendement

Cultimat vous présente Générateur d’air chaud mobile fioul JUMBO 145 H – 145 kW haut rendement

Ce générateur d’air chaud mobile fioul JUMBO 145 H offre une puissance élevée de 145 kW et un rendement supérieur à 93 %, garantissant une chaleur rapide et homogène. Conçu pour les professionnels agricoles, industriels et événementiels, il permet de chauffer efficacement de très grands volumes, tout en restant mobile et facilement adaptable.



Caractéristiques

Modèle : JUMBO 145 H
Type : Générateur d’air chaud mobile fioul haut rendement
Puissance utile : 145 kW
Rendement énergétique : 93 %
Consommation fioul : 14,3 l/h (11,5 kg/h)
Ventilation : Hélicoïde 123 000 m³/h, 7 pales, norme IP55
Pression disponible : 200 Pa
Sortie de fumées : Ø 200 mm
Alimentation électrique : 230 V / 1,55 kW
Tête de soufflage : fournie avec 1 sortie (plusieurs sorties en option)
Équipement standard : brûleur RIELLO, filtre de dégazage
Installation : fonctionne avec réservoir séparé et kit de raccordement



Avantages détaillés

Puissance élevée : Avec 145 kW, le JUMBO 145 H chauffe efficacement de très grands espaces, adapté aux exigences des locaux industriels et agricoles.
Rendement optimisé : Son rendement de 93 % permet de réduire la consommation énergétique et les coûts liés au chauffage.
Diffusion homogène : Le ventilateur hélicoïde à 7 pales assure une circulation de l’air optimale, garantissant une répartition uniforme de la chaleur.
Mobilité et flexibilité : Équipé d’une tête de soufflage mono-sortie, il peut être configuré avec plusieurs sorties pour s’adapter aux besoins spécifiques.
Fiabilité professionnelle : Le brûleur RIELLO et les composants robustes assurent un usage intensif durable et une maintenance réduite.



Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Un rapport puissance/rendement particulièrement efficace, avec un générateur mobile permettant une installation rapide.
Fabrication : Équipé d’un brûleur RIELLO reconnu, gage de sérieux et de durabilité dans le domaine du chauffage fioul.
Conception : Pensé pour un usage professionnel intensif, il respecte la norme IP55 pour la ventilation, garantissant une protection contre la poussière et l’eau.
Autre atout : Le générateur est livré avec un filtre de dégazage et peut être complété par des options comme les têtes de soufflage multi-sorties et le kit de recirculation d’air pour une optimisation maximale.



Pourquoi acheter ce produit chez Cultimat ?

Tous les produits proposés par Cultimat sont sélectionnés spécifiquement pour répondre aux besoins des professionnels du secteur agricole et industriel, garantissant fiabilité et performance.
Notre expertise technique vous offre un conseil personnalisé afin d’adapter au mieux votre équipement à vos exigences et contraintes professionnelles.
Nous privilégions les solutions robustes, innovantes, et conçues pour un usage intensif, vous assurant ainsi un investissement durable.



FAQ – Questions fréquentes sur ce produit

Question 1 : Dans quel type de locaux peut-on utiliser le générateur JUMBO 145 H ?
Ce générateur est parfaitement adapté aux grands locaux industriels, agricoles, ateliers, entrepôts, chapiteaux et chantiers où un chauffage puissant, homogène et mobile est nécessaire.

Question 2 : Quelles sont les options disponibles pour améliorer la diffusion de l’air chaud ?
Il est possible d’ajouter des têtes de soufflage multi-sorties et un kit de recirculation pour optimiser la répartition de la chaleur selon les espaces à chauffer.

Question 3 : Quel entretien est nécessaire pour assurer la durabilité du générateur ?
Il est recommandé de vérifier régulièrement le brûleur RIELLO, le filtre de dégazage ainsi que de nettoyer le ventilateur hélicoïde pour maintenir un flux d’air efficace et prolonger la durée de vie de l’appareil.



Conclusion

Commandez dès maintenant votre Générateur d’air chaud mobile fioul JUMBO 145 H – 145 kW haut rendement sur Cultimat et bénéficiez d’un produit fiable, durable et parfaitement adapté aux besoins des professionnels.

Voir plus...

Payez à 45jrs fdm*

Promo: 0 % De remise

seulement
7 350,00 € HT
au lieu de 7 350,00 €HT

(8 820,00 €TTC)

- +
Paiement CB, différé, virement, LOA & Mandat Administratif

Caractéristiques techniques du produit
Générateur d’air chaud mobile fioul JUMBO 145 H – 145 kW haut rendement

Générateur d’air chaud mobile fioul JUMBO 145 H – 145 kW haut rendement

Comparer

Référence 4008709001
Débit d’air (m³/h) 123 000
Pression disponible (Pa) 200
Rendement (%) 93
Alimentation électrique 230 V
Puissance moteur (kW) 1.55
Type d'énergie Fioul
Puissance nominale (kW) 145
Puissance utile (PCI) (kW) ≈ 134.85
Consommation fioul (L/h) 14.3
Brûleur Fioul – RIELLO
Ø cheminée (mm) 200
Consommation fioul (Kg/h) 11,5
Poids (kg) 254,0
Afficher plus d'informations
Prix unitaire HT 7 350,00 €
Disponibilité En stock
Livré sous Consultez nous
