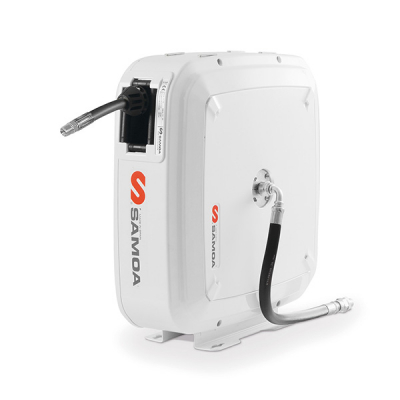

Enrouleurs carrossés avec flexible RM-12CL

Carrossage en aluminium haute pression et tambour en composite, capacité jusqu’à 15 m de flexible en 1/2".

Le carrossage en aluminium résistant à la corrosion forme une structure très rigide et stable, avec un poids léger et un design attrayant.

Ressort en acier spécial, résistant à la déformation, assurant une performance durable pour de nombreuses années.

Axe et rotule à passage intégral pour diminuer les pertes de charge.

Tambour monté sur deux roulements à billes graissés à vie pour réduire la charge de couple sur le ressort, assurant un fonctionnement souple et doux et une meilleure durabilité.

Grande zone radiale de verrouillage à huit positions de blocage pour faciliter l’utilisation.

Supports de fixation pouvant être fixés dans trois positions différentes, pour s’adapter à n’importe quel procédé de montage.

Deux grandes trappes de service latérales facilitent les opérations de maintenance courante.

Les modèles fournis avec flexible sont livrés avec un flexible de liaison de longueur 0,8 m.

Fluides distribués

Air.

Eau.

Liquide de refroidissement et lave-glaces.

Eau chaude à haute pression.

Huile synthétique et minérale.

AdBlue® / DEF.

Graisse.

Marchés / applications

Concessionnaires de voitures et de poidslourds.

Ateliers de maintenance.

Flottes.

Ateliers de production.

Stations-service.

Camions de graissage.

Montage

Sol.

Mur.

Plafond.

Citerne.

Avantages à utiliser un enrouleur

Augmentation de la productivité.

Réduction de l’usure et augmentation de la durée de vie du flexible.

Manipulation et rangement du flexible facilités.

Diminution du risque d’accident car l’enrouleur permet de ne plus avoir de flexibles sur le sol.

Amélioration de l’environnement de travail.

Bénéfices utilisateur

Les enrouleurs sont auto-rétractables, actionnés par un ressort; un loquet bloque le flexible à la longueur désirée et une légère traction le déverrouille pour qu’il s’enroule en douceur dans le tambour. Le bras de guidage peut être placé dans différentes positions pour autoriser de multiples méthodes de montage et permettre au flexible d’être automatiquement rétracté sans vrillage, de réduire la tension et ainsi de minimiser la possibilité de détérioration de celui-ci.

Caractéristiques des flexibles

TYPE : A

Caractéristiques du flexible : Caoutchouc Synthétique (SBR). Avec tresse textile.

SBR = Caoutchouc Styrène-Butadiène

Température d’utilisation : -35°C à +70°C

Raccords en sortie de flexibles :

-          Flexible de distribution : Mâle BSPT, acier zingué.

-          Flexible de liaison : Mâle BSPT, acier zingué.

Raccordement des flexibles à l’enrouleur :

-          Raccordement du flexible de liaison à la rotule : Femelle coudé BSP 60° conique, acier zingué.

-          Raccordement du flexible à l’axe intérieur : Femelle coudé BSP 60° conique, acier zingué.

TYPE : B

Caractéristiques du flexible : EPDM. Avec tresse textile.

EPDM = Caoutchouc Ethylène-Propylène-Diène classe M

Température d’utilisation : -40°C à +95°C

Raccords en sortie de flexibles :

-          Flexible de distribution : Femelle BSP 60° conique avec adaptateur conique Mâle 60°, acier inoxydable.

-          Flexible de liaison : Femelle BSP 60° conique avec adaptateur conique Mâle 60°, acier inoxydable.

Raccordement des flexibles à l’enrouleur :

-          Raccordement du flexible de liaison à la rotule : Femelle coudé BSP 60° conique avec adaptateur conique Mâle 60°, acier inoxydable.

-          Raccordement du flexible à l’axe intérieur : Femelle coudé BSP 60° conique avec adaptateur conique Mâle 60°, acier inoxydable.

TYPE : C

Caractéristiques du flexible : Caoutchouc Synthétique (SBR). Avec 1 tresse acier.

SBR = Caoutchouc Styrène-Butadiène

Température d’utilisation : -40°C à +150°C

Raccords en sortie de flexibles :

-          Flexible de distribution : Femelle BSP 60° conique avec adaptateur conique Mâle 60°, acier zingué.

-          Flexible de liaison : Femelle BSP 60° conique avec adaptateur conique Mâle 60°, acier zingué.

Raccordement des flexibles à l’enrouleur :

-          Raccordement du flexible de liaison à la rotule : Femelle coudé BSP 60° conique, acier zingué.

-          Raccordement du flexible à l’axe intérieur : Femelle coudé BSP 60° conique, acier zingué.

TYPE : D

Caractéristiques du flexible : Caoutchouc Nitrile (NBR). Avec 1 tresse acier.

NBR = Caoutchouc Nitrile-Butadiène

Température d’utilisation : -40°C à +100°C

Raccords en sortie de flexibles :

-          Flexible de distribution : Femelle BSP 60° conique avec adaptateur conique Mâle 60°, acier zingué.

-          Flexible de liaison : Femelle BSP 60° conique avec adaptateur conique Mâle 60°, acier zingué.

Raccordement des flexibles à l’enrouleur :

-          Raccordement du flexible de liaison à la rotule : Femelle coudé BSP 60° conique, acier zingué.

-          Raccordement du flexible à l’axe intérieur : Femelle coudé BSP 60° conique, acier zingué.

TYPE : E

Caractéristiques du flexible : Caoutchouc Nitrile(NBR). Avec 1 tresse acier haute densité.

NBR = Caoutchouc Nitrile-Butadiène

Température d’utilisation : -40°C à +100°C

Raccords en sortie de flexibles :

-          Flexible de distribution : Mâle BSPT, acier zingué.

-          Flexible de liaison : Femelle BSP 60° conique avec adaptateur conique Mâle 60°, acier zingué.

Raccordement des flexibles à l’enrouleur :

-          Raccordement du flexible de liaison à la rotule : Femelle coudé BSP 60° conique, acier zingué.

-          Raccordement du flexible à l’axe intérieur : Femelle coudé BSP 60° conique, acier zingué.
